提高软硬结合板压合定位精确度的三个方法

文章出处:诚暄fpcb 人气:发表时间:2019-09-05 08:17:18 作者:小编
挠性基材的尺寸稳定性较差,这是因为聚酰亚胺材料有较强的吸潮性,经过湿处理或在不同的温、湿度环境中收缩变形严重,造成多层板的层压对位困难。

  软硬结合板都是用硬板和软板压在一起形成的,那么在压合时候的定位就显得非常重要,如果压合定位不准,做出来的产品合格率将会非常低,那么如何提高刚柔结合板压合时候的精度呢,下面小编来详细的说一说。

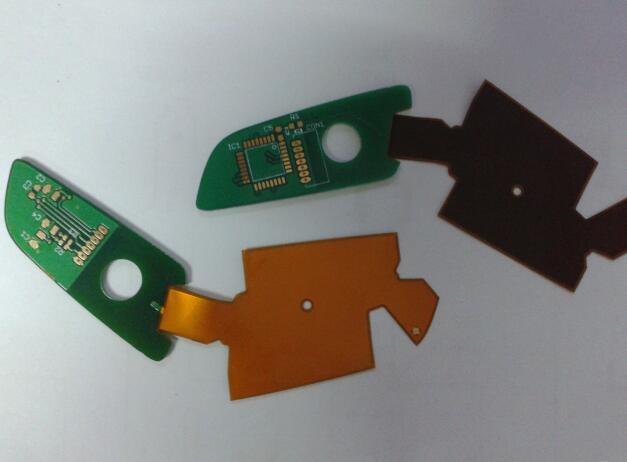

软硬结合板压合

  软硬结合板压合知识

  挠性基材的尺寸稳定性较差,这是因为聚酰亚胺材料有较强的吸潮性,经过湿处理或在不同的温、湿度环境中收缩变形严重,造成多层板的层压对位困难。为了克服这一困难,可采用以下措施:

  1、在设计上要考虑对位花斑及靶冲斑的设计,才能保证在冲制对位孔或铆钉孔时的精确度,不至于在叠板时造成层间图形的偏位而导致报废。

  2、OPE冲制后定位孔,能消除湿法处理过程中材料伸缩变形带来的误差。

  3、层压后用X-ray对位钻孔,确定偏移量,使钻孔更为精确。针对聚酰亚胺的材料特性及环境特点,参考钻孔偏移量绘制外层底片,提高外层底片与钻孔板的重合度。这样,我们就可以满足层间对位保证0.1mm~0.15mm环宽的要求,保证外层图形转移的精确度。

  以上就是小编整理的关于提高软硬结合板压合定位精确度的三个方法,希望对大家有所帮助,如还有不清楚的地方,请联系右侧的QQ、微信或者电话,我们会有专业的人员为您解答。
